硬密封對夾蝶閥
所屬分類：
產品概要
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
產品詳情
產品概述
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
1、開啟力矩小，靈活方便，省力節能;
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏:
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
技術參數
| 公稱通徑DN | 公稱壓力PN | 適用介質 | 適用溫度(℃) |
| DN50~ 2000mm | PN1.0~6.4MPa | 水、蒸氣、油品 | 碳鋼 ≤425℃ |
| 不銹鋼 ≤600℃ |
D(3/6/9)73H-6C、10C、16C/P/R/I對夾式多層次密封蝶閥

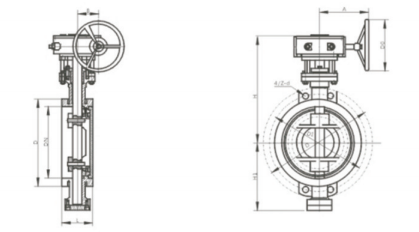

主要外形及連接尺寸
| 公稱通徑（DN） | 結構長度（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值） | ||||||||||||
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||||
| 毫米 | L | H1 | H D373 | D1 | D2 | Z-φd | L | D1 | D2 | Z-φd | L | D1 | D2 | Z-φd |
| 40 | 33 | 86 | 225 | 100 | 78 | 4-14 | 49 | 110 | 84 | 4-18 | 33 | 110 | 84 | 4-18 |
| 50 | 43 | 88 | 228 | 110 | 88 | 4-14 | 56 | 125 | 99 | 4-18 | 43 | 125 | 99 | 4-18 |
| 65 | 46 | 103 | 248 | 130 | 108 | 4-14 | 64 | 145 | 118 | 4-18 | 46 | 145 | 118 | 4-18 |
| 80 | 49 | 114 | 260 | 150 | 124 | 4-18 | 70 | 160 | 132 | 4-18 | 49 | 160 | 132 | 8-18 |
| 100 | 56 | 128 | 298 | 170 | 144 | 4-18 | 71 | 180 | 156 | 8-18 | 56 | 180 | 156 | 8-18 |
| 125 | 64 | 148 | 315 | 200 | 174 | 8-18 | 76 | 210 | 184 | 8-18 | 64 | 210 | 184 | 8-18 |
| 150 | 70 | 170 | 325 | 225 | 199 | 8-18 | 83 | 240 | 211 | 8-22 | 70 | 240 | 211 | 8-23 |
| 200 | 71 | 188 | 380 | 280 | 254 | 8-18 | 92 | 295 | 266 | 8-22 | 71 | 295 | 266 | 12-23 |
| 250 | 76 | 135 | 435 | 335 | 309 | 12-18 | 102 | 350 | 319 | 12-22 | 76 | 355 | 319 | 12-26 |
| 300 | 83 | 165 | 476 | 395 | 363 | 12-22 | 114 | 400 | 370 | 12-22 | 83 | 410 | 370 | 12-26 |
| 350 | 92 | 180 | 510 | 446 | 413 | 12-22 | 127 | 460 | 429 | 16-22 | 92 | 470 | 429 | 16-26 |
| 400 | 102 | 335 | 580 | 495 | 463 | 16-22 | 154 | 545 | 480 | 16-26 | 102 | 525 | 480 | 16-30 |
| 450 | 114 | 380 | 520 | 550 | 518 | 16-22 | 165 | 565 | 530 | 20-26 | 114 | 585 | 548 | 20-30 |
| 500 | 127 | 410 | 660 | 600 | 568 | 20-22 | 190 | 620 | 582 | 20-26 | 127 | 650 | 609 | 20-33 |
| 600 | 154 | 460 | 740 | 705 | 667 | 20-26 | 203 | 725 | 682 | 20-30 | 154 | 770 | 720 | 20-36 |
| 700 | 165 | 490 | 830 | 810 | 440 | 24-26 | 216 | 840 | 794 | 24-30 | 165 | 840 | 794 | 24-36 |
| 800 | 190 | 590 | 920 | 920 | 878 | 24-30 | 254 | 950 | 901 | 24-33 | 190 | 950 | 901 | 24-39 |
| 900 | 203 | 630 | 1070 | 1020 | 978 | 24-30 | 279 | 1050 | 1001 | 28-33 | 203 | 1050 | 1001 | 28-39 |
| 1000 | 216 | 680 | 1140 | 1120 | 1078 | 28-30 | 318 | 1160 | 1112 | 28-36 | 216 | 1170 | 1112 | 28-42 |
| 1200 | 264 | 765 | 1418 | 1340 | 1295 | 32-33 | 1380 | 1328 | 32-39 | 254 | 1390 | 1328 | 32-48 | |
| 1400 | 279 | 890 | 1510 | 1560 | 1510 | 36-36 | 1590 | 1530 | 36-42 | 279 | 1590 | 1530 | 36-48 | |
| 1600 | 318 | 1010 | 1620 | 1760 | 1710 | 40-36 | 1820 | 1750 | 40-48 | 318 | 1820 | 1750 | 40-56 | |
D(3/6/9)73H-25C、40C/P/R/I對夾式多層次密封蝶閥
主要外形及連接尺寸
| 公稱通徑DN | 結構長度（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值） | ||||||||||
| 2.5MPa | 4.0MPa | |||||||||||
| 毫米mm | L | H1 | H D373 | D1 | D2 | Z-φd | L | D1 | D2 | Z-φd | H1 | H D373 |
| 40 | 33 | 86 | 225 | 110 | 84 | 4-18 | 33 | 110 | 85 | 4-18 | 96 | 248 |
| 50 | 43 | 88 | 228 | 125 | 99 | 4-18 | 43 | 125 | 100 | 4-18 | 105 | 254 |
| 65 | 46 | 103 | 248 | 145 | 118 | 8-18 | 46 | 145 | 120 | 8-18 | 115 | 288 |
| 80 | 49 | 114 | 260 | 160 | 132 | 8-18 | 64 | 160 | 135 | 8-18 | 125 | 322 |
| 100 | 56 | 135 | 325 | 190 | 156 | 8-23 | 64 | 190 | 160 | 8-22 | 160 | 335 |
| 125 | 64 | 160 | 327 | 220 | 184 | 8-26 | 70 | 220 | 188 | 8-26 | 185 | 350 |
| 150 | 70 | 180 | 335 | 250 | 211 | 8-26 | 76 | 250 | 218 | 8-26 | 195 | 385 |
| 200 | 71 | 202 | 396 | 310 | 274 | 12-26 | 89 | 320 | 282 | 12-30 | 230 | 425 |
| 150 | 76 | 255 | 455 | 370 | 330 | 12-30 | 114 | 385 | 345 | 12-33 | 270 | 480 |
| 300 | 83 | 278 | 490 | 430 | 389 | 16-30 | 114 | 450 | 408 | 16-33 | 295 | 520 |
| 350 | 92 | 295 | 525 | 490 | 448 | 16-33 | 127 | 510 | 465 | 16-36 | 320 | 560 |
| 400 | 102 | 345 | 590 | 550 | 503 | 16-36 | 140 | 585 | 535 | 16-39 | 370 | 635 |
| 450 | 114 | 395 | 635 | 600 | 548 | 20-36 | 152 | 610 | 560 | 20-39 | 420 | 675 |
| 500 | 127 | 435 | 680 | 660 | 609 | 20-36 | 152 | 670 | 612 | 20-42 | 465 | 825 |
| 600 | 154 | 480 | 760 | 770 | 720 | 20-39 | 178 | 795 | 730 | 20-48 | 510 | 780 |
| 700 | 165 | 515 | 895 | 875 | 820 | 24-42 | 229 | 900 | 835 | 24-48 | 540 | 920 |
| 800 | 190 | 610 | 940 | 990 | 928 | 24-48 | 241 | 1030 | 960 | 24-56 | 650 | 990 |
| 900 | 209 | 560 | 1090 | 1090 | 1028 | 28-48 | ||||||
| 1000 | 216 | 715 | 1170 | 1210 | 1140 | 28-55 | ||||||
| 1200 | 254 | 890 | 1510 | 1420 | 1350 | 32-55 | ||||||
| 1400 | 279 | 1010 | 1620 | 1640 | 1560 | 36-60 | ||||||
